透水砖

能呼吸的透水砖
BREATHABLE PERMEABLE BRICK



    生态蓄水砖介绍





      透水砖起源于荷兰，在荷兰人围海造城的过程中，为了使海水浸泡过的地面不再下沉，制造了一种长100mm、宽200mm、高50或60mm的实心路面砖，并在砖与砖之间预留了2mm的缝隙，这样下雨时雨水会从砖之间的缝隙中渗入地下，这就是后来很有名的荷兰砖。目前透水砖主要为粉煤灰、粘土、污泥、水泥混凝土、钢渣、陶粒、工业废渣、建筑垃圾、砂基等一种或几种材料构成。其透水性的研究均集中在这些材料构成方面，注重透水砖砖体空隙研究，使透水砖仅仅具有砖体透水功能，不具有结构上的储水功能。

      针对国内、外透水砖的研究分析，以及《海绵城市建设技术指南》对于透水铺装材料优缺点的论述。我公司充分保留原透水砖具有的适用区域广、施工方便的基础上，从透水砖的外观形状的角度出发，经过一年多的努力，通过多次试验、试制，研发了一种新的具有蓄水功能的生态蓄水砖，使得该砖在补充地下水、峰值流量消减、雨水净化、抗阻塞性和抗冻融方面有了大大的提高。这种透水砖通过增加砖体的厚度，在砖体上的侧面设置了蓄水腔，兼顾透水、蓄水两种功能。省掉硬化混凝土铺装，实现透水、蓄水铺装，雨水通过砖面及蓄水缝进入蓄水腔，储存在蓄水腔内，蓄水腔满后再渗透到铺装透水层，最后雨水渗透到大地或通过集水管收集系统回收利用，大大提高了雨水对大地的补充能力，这种生态蓄水砖已获两项国家专利。并已经批量生产，通过许多地方铺装试验，其综合透水性、抗冻性、抗阻塞性、强度和铺装稳定性较好，是当前海绵城市建设透水铺装的有效替代产品。



与现有透水材料(透水砖、透水水泥混凝土、透水沥青混凝土等)相比具有以下优点

1 独特的结构设计使砖具有透水和蓄水两种功能

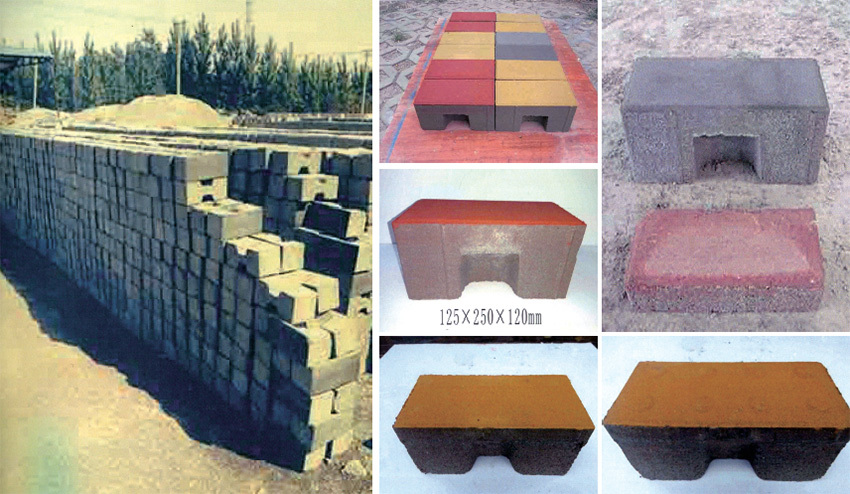

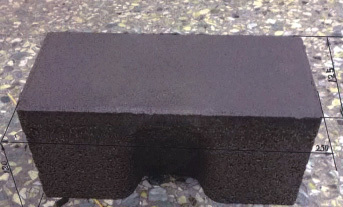

2012年7月，北京遭受60年一遇的暴雨，明代北海团城城处暴雨中心却无一积水报告，共主要原因是团城的青砖造型特别，尺寸是长400mm宽220mm高120mm，侧面为倒梯形，中间没有抹灰浆，使砖与砖之间形成三角形大缝隙，巧妙地通过砖缝储存雨水。具有非常实用的蓄水、储水效果。我们研发的涵地生态蓄水砖厚度设计也是120mm，侧立面中间部位设有蓄水凹槽，使砖与砖通过蓄水凹槽形成蓄水腔，砖缝凸起使砖铺装后形成蓄水缝，雨水通过生态蓄水砖的四周蓄水缝进入蓄水腔，增加了透水砖的蓄水功能，综合透水性好。同时，与其他透水材料相比，蓄水腔的设置大大增加了对大地补水量和雨水峰值消减的作用。国内优质透水砖的透水系数2*10-2cm/s,通过测试涵地生态蓄水砖透水系数4.4*10-2cm/s。



2 砖体抗压、抗折强度高

      厚度增加增强了其抗压、抗折强度和承载能力。



3 抗冻性能高

      抗冻性又称融性，和透水性是矛盾的，透水性越好其砖体空隙越大，砖就容易冻坏，抗冻性就越低。生态蓄水砖像荷兰砖那样主要通过砖与砖之间预留的蓄水缝隙，下雨时雨水会从砖之间的缝隙渗入到蓄水腔，再渗透到大地，蓄水缝透水量大，这样通过砖体的透水性可以低一些，密实度相对可增大些，因此它的抗冻性可以提高。



4 铺装稳定牢固       12mm厚的砖体通过凸起相互靠紧，使铺装牢固，可省去混凝土，下用级配碎石垫层和沙子找平进行透水铺装。按照海绵城市建设指南要求铺装，使砖与大地通透，形成海绵型的透水和蓄水。   5 能直接铺装盲道       产品有盲点和盲条砖，市政道路可直接接铺装成盲道。



6 防堵、抗阻塞能力大大增强

      在实际使用中，有人提出透水砖的堵塞问题，因为普通透水砖存在这个问题。透水砖在使用中，砖面的空隙会慢慢被粉尘、泥沙、碎石及其他沉积物填充，据有关实际调查发现 ，绝大部分的透水砖在使用半年后透水性会减少50%，1年后90%左右会失去透水性能。因此海绵城市技术指南要求要定其养护，主要有以下几种手段：清扫、真空吸尘器、压力吹扫、高压冲洗等。比如日本常用采用小型高压清洗机，可使透水路面的透水性能恢复到本来的80%。我们在设计上采取了以下措施，使得透水铺装抗阻塞性大大增强：

      （a)增大生态蓄水砖倒角R弧；

      （b)设计在蓄水砖侧面加凸筋，使砖缝间隙大，由于砖缝间隙2mm，远远大于一般砖体透水毛细孔，因此防堵塞性更好。经过高强庆模拟扫尘试验（100天的模拟高强度清扫实验）没有堵缝的情况发生。





7 雨水净化作用

      因为砖体加厚，可省去混凝土铺装，雨水通过砖体面层、缝隙渗漏后，通过找平层，再渗透到透水级配碎石垫层，进入大地或通过集水管收集系统收集再利用。大大增加了雨水渗透过程的净化作用，使雨水得到净化。



8 综合造价低

      国内透水性好的会挂透水砖，其透水系数为2*10-2cm/s,仅材料价格300多元，雨之水生态蓄水砖的综合透水系数4.4*10-2cm/s)，其造价大大低于国内优质透水砖。



    适用范围

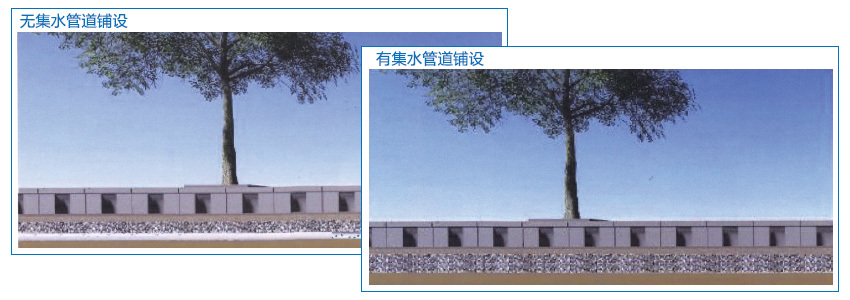

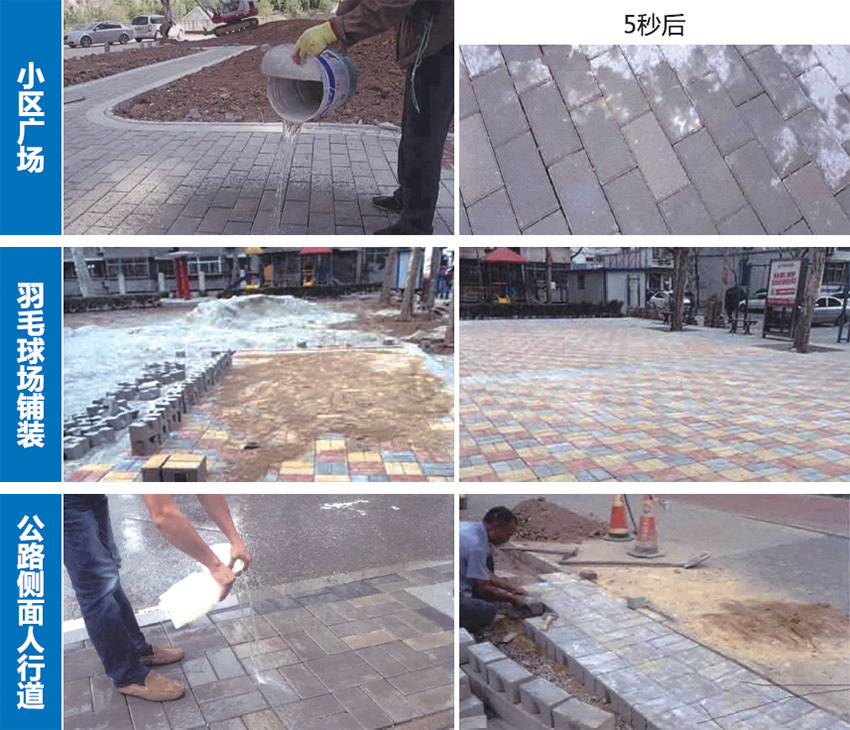

适用于市政道路两侧人行道、公园园路、市政广场铺装和住宅小区铺装(符合指南适用性要求）。兼顾透水、蓄水两种功能，小雨通过砖面透水，大雨通过砖面及蓄水缝进入蓄水腔，储存到蓄水腔内，再渗透到铺装透水层，最后雨水渗透到大地或通过集水管收集系统回收利用。

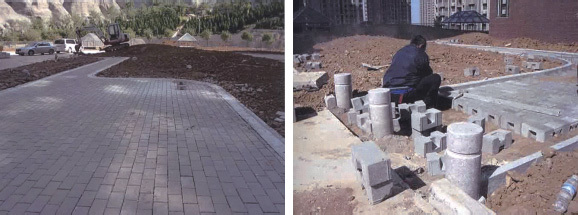

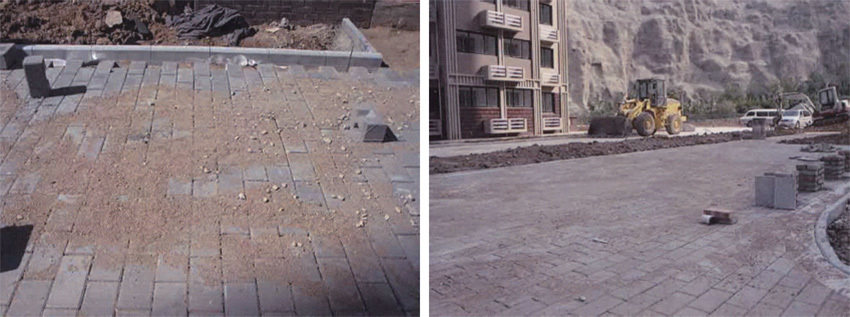

    实际案例





    生态透水铺装砖



生态透水铺装砖

      采用无机粘结剂、骨材、水泥和水为原料，经一次成型，是绿色环保产品



特点

      ●良好的透水性能，雨水迅速渗入地下。 ●强度高，耐久性好。

      ●吸收水分与热量，缓解城市热岛效应。 ●吸收车辆行驶时产生的噪音。

      ●雨后不积水，方便市民安全出行。 ●色彩丰富，自然朴实，规格多样化。



产品规格尺寸





透水砖抗压强度

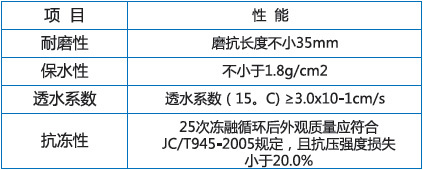

透水砖的物理性能



    应用案例

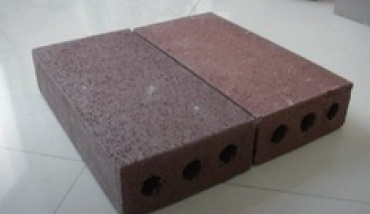

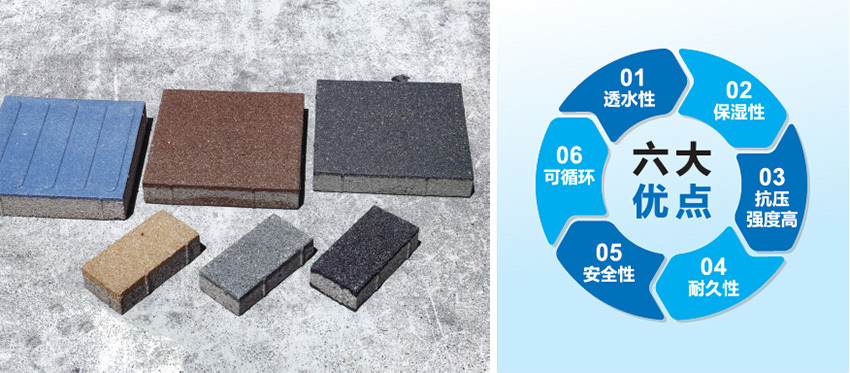

    生态陶瓷烧结透水砖



      生态陶瓷烧结透水砖是为解决城市地表硬化，营造高质量的自然生活环境，维护城市生态平衡而隆重诞生的世纪环保建材新产品。本产品具有保持地面的透水性、保湿性、防滑、高强度、扩寒、耐风化、降噪、吸音等特点。它采用陶瓷废料为原料，经二次布料，一次成型，1300℃高温烧结而成，是绿色环保产品。





    生态陶瓷烧结透水砖 透水性



      传统硬化的路面，由于暴雨发生时大量的雨水不能及时就地渗入地下，使大量的雨水瞬间带着地面垃圾通过城市有限的排水口分流，杨易堵塞排水口，从而造成内涝。雨之水科技透水砖具有强大透水功能，透水功能是国外同类产品标准的两倍以上，能应付较大强度的降雨量，用它铺砌道路及广场，雨水可迅速渗透，防止城市洪涝发生。



用生态陶瓷烧结透水砖铺砌的路面，雨水不但可以迅速渗透到地下使大地恢复自然的储水能力，防止地下水枯竭，又改善植被的生存环境，调节大气湿度，净化空气，消除雾霾，恢复地表的水循环系统，从面一定程度上解决了“城市热鸟效应”问题。
