UNC城市综合管廊解决方案

一、城市综合管廊概述与产品应用

城市综合管廊又称共同沟，它是在城市地下建造的市政公用隧道空间，将电力、通信、供水等市政公用管线，根据规划的要求集中敷设在一个构筑物内，实施统一规划、设计、施工和管理。彻底改变以往各个管道各自建设、各自管理的零乱局面。管线需要维修时不用开挖道路，维修人员和工程车只需要从检修通道进入地下管廊就可施工，既不影响路面交通，又能减少反复开挖导致的浪费，同时还有利于节约集约用地，减少路面井盖设施，降低管线维护成本，延长管线使用寿命。2015年初，财政部、住建部联合下发了《关于开展中央财政支持地下综合管廊试点工作的通知》和《关于组织申报2015年地下综合管廊试点城市的通知》，并组织了2015年地下综合管廊试点城市评审工作。根据竞争性评审得分，排名在前10位的城市进入2015年地下综合管廊试点范围。

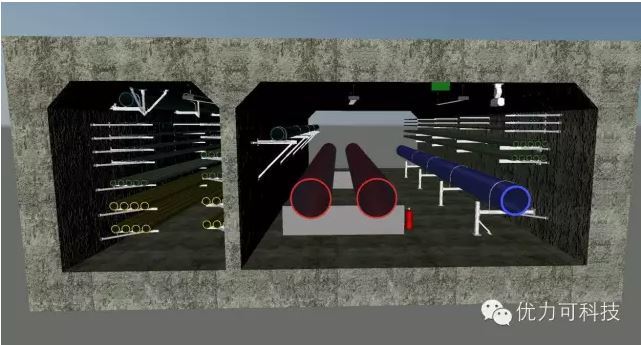

应用一、供水、消防、排水和热水管道支架
采用重型装配式管道成品重型和U型装配式支吊架：由横向和纵向两种支架，之间通过连接扣件相连，并分别于管廊墙面和地面采用预埋槽道T头螺栓连接方式和后扩底锚栓固定，最大承重荷载根据管道荷载计算选用合适的截面槽钢。

应用产品：UNC装配式支吊架系统、抗震支撑系统、锚固系统

供水、排水和热水管道重型装配式支架、抗震支撑和控制电缆装配式支架、抗震支撑，采用预埋槽钢和后扩底锚栓与混凝土结构的连接。

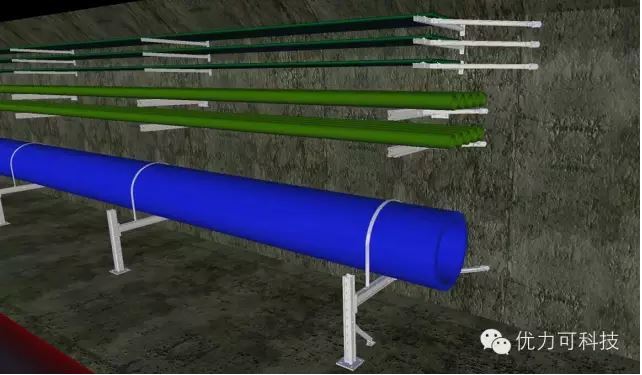

应用二、动力电缆、控制电缆支架
采用装配式托臂式支架，与管廊墙体采用预埋槽道T头螺栓连接方式或者后扩底锚栓固定槽钢立杆连的接方式，长度有1000mm和1200mm两种规格，间距1000mm，承受最大荷载3.5kN/㎡

应用产品：UNC装配式支吊架系统、抗震支撑系统、锚固系统

消防喷淋管道、动力电缆装配式支架、抗震支撑，采用预埋槽钢和后扩底锚栓与混凝土结构的连接。

二、UNC抗震支撑系统

应用于给排水、消防、暖通空调、电气、燃气等机电设施。

GB50981-2014《建筑机电工程抗震设计规范》
1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
3.1.6 …对重力不大于1.8kN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行设防。
4.1.2 管道的布置与敷设应符合下列规定：
1 8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采取抗震动措施；直线长度大于100m时，应采取抗震动措施；
3 需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支撑。室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架；管段设置抗震支架与防晃支架重合处，可只设抗震支承；
5.1.3 通风、空气调节风道的布置与敷设应符合下列规定：
3 矩形截面面积大于等于0.38mm2和圆形直径大于等于0.70m的风道可采用抗震支吊架，风道抗震支吊架的设置和设计应符合本规范第8章的规定。
5.1.4 防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
6.1.1 内径大于或等于25mm的燃气管道应进行抗震设计，管道抗震支吊架的设置应符合本规范第8章的规定。
7.1.2 内径不小于60mm的电气配管及重力不小于150N/m的电缆桥架、电缆线槽、母线槽均应进行抗震设防。
7.4.6 设在建筑物屋顶上的共用天线应采取防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。
GB50981-2014《建筑机电工程抗震设计规范》
1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
3.1.6 …对重力不大于1.8kN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行设防。
4.1.2 管道的布置与敷设应符合下列规定：
1 8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采取抗震动措施；直线长度大于100m时，应采取抗震动措施；
3 需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支撑。室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架；管段设置抗震支架与防晃支架重合处，可只设抗震支承；
5.1.3 通风、空气调节风道的布置与敷设应符合下列规定：
3 矩形截面面积大于等于0.38mm2和圆形直径大于等于0.70m的风道可采用抗震支吊架，风道抗震支吊架的设置和设计应符合本规范第8章的规定。
5.1.4 防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
6.1.1 内径大于或等于25mm的燃气管道应进行抗震设计，管道抗震支吊架的设置应符合本规范第8章的规定。
7.1.2 内径不小于60mm的电气配管及重力不小于150N/m的电缆桥架、电缆线槽、母线槽均应进行抗震设防。
7.4.6 设在建筑物屋顶上的共用天线应采取防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。

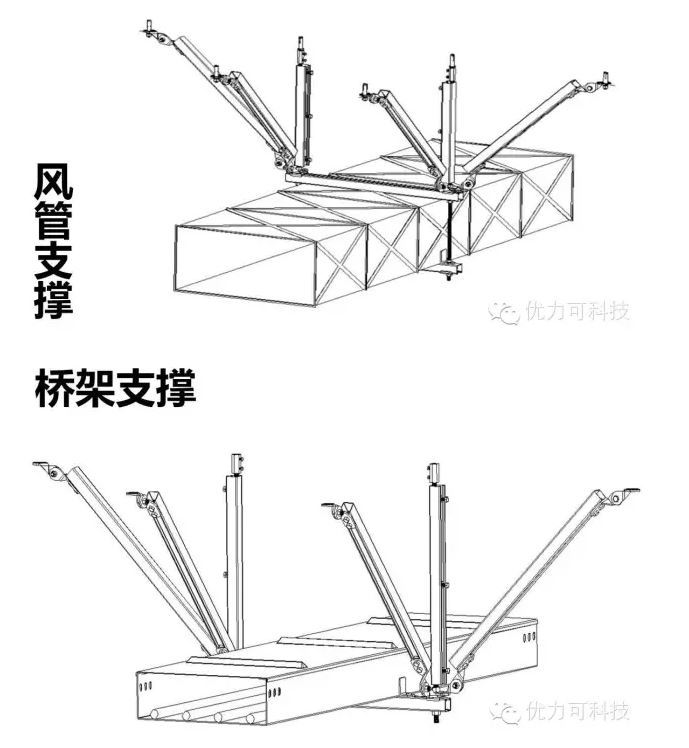

UNC抗震支撑系统典型节点

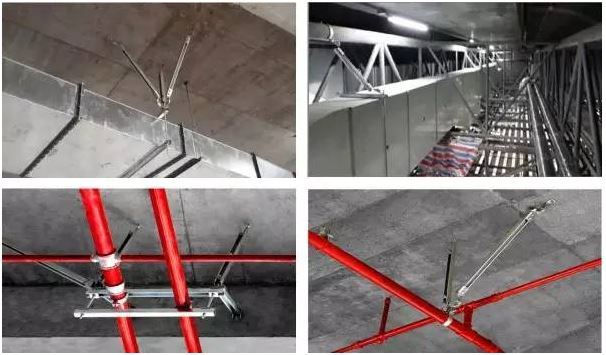

UNC抗震支撑系统应用案例

三、UNC装配式支吊架系统

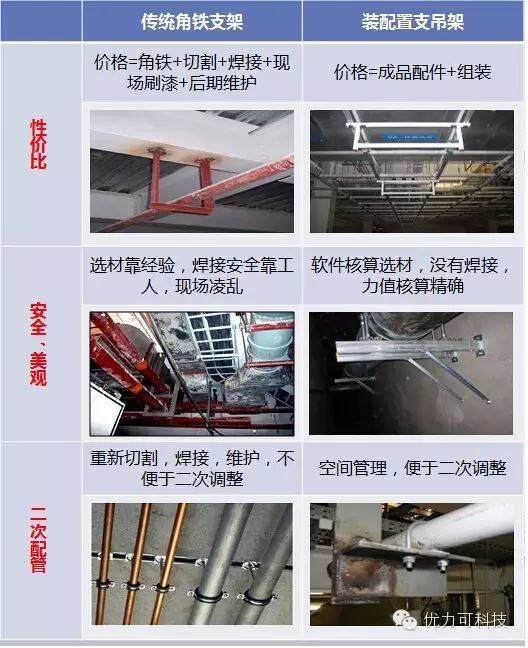

装配式支架系统与传统角铁方案的对比

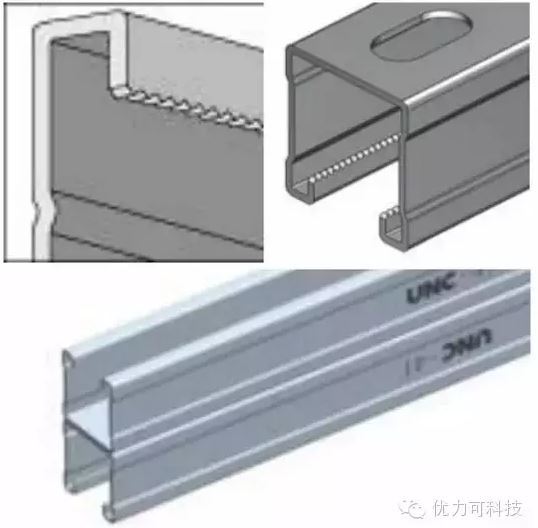

UNC装配式支吊架系统-槽钢

1. 带有齿牙的内缘：更可靠承受剪力，为整个系统提供可靠连接；
2. 槽钢上预制刻度：方便安装施工时切割槽钢；
3. 轴向加劲肋：特制的凹槽，加强截面刚度，增加了抗弯性能，确保运输.切割及安装时截面无变形；
4.不同高度，不同厚度，相同宽度，可提供单拼及双拼槽钢；
5.成品产品，优化截面，外观精美；

UNC装配式支吊架-配件系统

上百种两维及三维的连接组件,确保任何特殊情况都有解决方案。

UNC装配式支吊架-管束系统

1. 惰性橡胶内圈，减振降噪，经久耐用；
2. 从轻型到超重型管束可供选择；
3. 锁紧后防止管道松动；
4. 独特的端头设计，可配用两种规格的螺杆。

UNC装配式支吊架系统解决方案

安全； 耐久；安装灵活、方便 ；节省空间（适用特殊要求的安装场所）；配套服务；
来源：给水排水
